Принцип работы и устройство гидрострелки отопления, назначение


Содержание:

Гидрострелкой называют несложное устройство, предназначенное для выполнения балансировки и защиты системы теплоснабжения. Встречаются иные названия данного изделия – гидравлический разделитель, бутылочка, гидроразделитель и прочие.

что такое гидравлическая стрелка в отоплении

Функциональное назначение гидрострелки

Что такое гидравлическая стрелка в отоплении и зачем она нужна?

Этот дополнительный узел:

  • осуществляет гидродинамическую балансировку в системе обогрева, является защитой для теплообменника агрегата, изготовленного с использованием чугуна, от возможного поражения тепловым ударом;
  • предохраняет конструкцию теплоснабжения от повреждений, если в автоматическом режиме отключаются отделы ГВС или обогрев напольной поверхности - устройство гидрострелки отопления выполняют при монтаже систем обогрева с нагревательными котлами, которые оснащены чугунными теплообменниками;

как работает гидрострелка в системе отопления

  • нужно применять в случае обустройства многоконтурного теплоснабжения, ведь в данной ситуации оборудование предотвращает влияние одного контура на другой и обеспечивает их качественное функционирование;
  • будет способен выполнять работу отстойника, устраняющего из жидкой рабочей среды механические примеси, состоящие из шлама, накипи, ржавчины, если верно подсчитать габариты и гидромеханические характеристики гидрострелки;
  • помимо вышеперечисленных функций производит вытеснение воздуха из теплоносителя, что в значительной степени препятствует процессу окисления.

Принцип работы

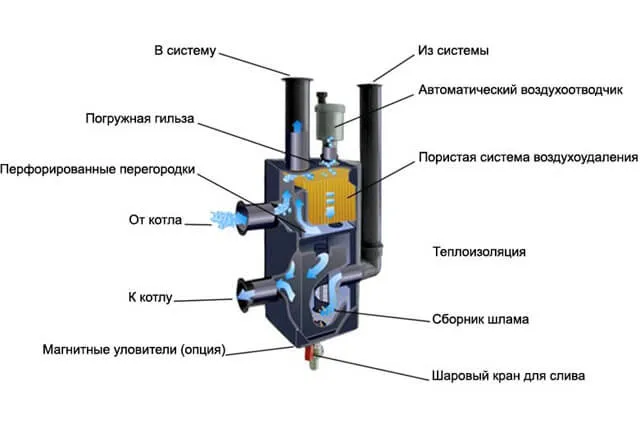

Если посмотреть на гидравлический разделитель на отопление в разрезе, то можно увидеть часть полой трубы с сечением в форме квадрата. Процесс функционирования данного узла отличается простотой. При помощи воздухоотвода, который оснащают автомеханическим приспособлением, происходит отделение воздуха и его удаление.

Система теплоснабжения состоит из двух отдельных контуров – большой и малой протяженности. В составе первого из них имеется котел плюс гидрострелка плюс потребитель. Второй контур включает котел плюс гидроразделитель.

схема отопления с гидрострелкой

Если агрегат генерирует тепловую энергию в количестве, соответствующем его потреблению, направление перемещения рабочей среды будет только горизонтальным. При нарушении данного равновесия теплоноситель поступает в зону малого контура и это приводит к повышению температуры перед местом входа в котел.

Это вызывает автоматическое отключение прибора, а жидкость в системе продолжает циркулировать, пока ее температура не понизится до нужной отметки. После этого котел вновь включается. Благодаря тому, как в системе отопления работает гидрострелка, происходит балансировка между контурами котла и котельной. Данный процесс способствует независимой работе каждого контура.

Выбор гидравлического разделителя

Нет ничего сложного в том, как подобрать гидрострелку для отопления. Единственное, что при этом следует учитывать – это стрелочный диаметр патрубков, подводящих теплоноситель.

При подборе данного узла обращают внимание на предельно допустимый напор водного потока в системе обогрева и на сохранение минимальной скорости перемещения жидкости в полости гидрострелки и патрубках подвода.

гидравлический разделитель на отопление

Когда делают выбор, нужно знать, что наибольшая рекомендуемая скорость циркуляции воды сквозь поперечное сечение гидроразделителя, равна около 0,2 м/сек.

При расчете данного оборудования для отопительных конструкций потребуются следующие величины:

  • D – диаметр гидрострелки, выраженный в миллиметрах;
  • d – диаметр подводящих воду патрубков, в миллиметрах;
  • G – максимальная скорость перемещения водного потока через устройство;
  • w – предельная скорость продвижения жидкости по поперечному сечению узла;
  • с – теплоемкость теплоносителя;
  • P – максимальная мощность нагревательного агрегата, кВт;
  • ΔT – разность между величинами температуры теплоносителя в подающей трубе и обратке отопительной системы, °С ( равна приблизительно 10°С).

Чтобы подсчитать зависимость диаметра гидроразделителя от предельно допустимого напора воды в системе, пользуются формулой:

D=3хd=18,8х

как работает гидрострелка на отопление

Для подбора гидрострелки по мощности котла также нужно выполнить расчеты - зависимость диаметра узла от производительности агрегата определяют по следующей формуле:

D=3хd=18,8х=18,8х=116.

Преимущества использования гидравлического разделителя отопления


Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Схемы отопления с гидравлической стрелкой способствуют созданию в помещении комфортной температуры, поскольку:

  1. Ликвидируются проблемы при нахождении параметров отопительного насоса для вторичного контура и исполнительного элемента.
  2. Отсутствует определенное взаимовлияние между котловым контуром и отопительными контурами.
  3. Оказывается равномерное распределение нагрузок, оказываемых водным потоком, на генераторы тепловой энергии и ее потребителей.
  4. При правильном определении показателей исполнительные компоненты в системе функционируют оптимально.
  5. Имеются места для подключения расширительного бачка, а также установления быстродействующего отводчика воздуха.
  6. Есть возможность подсоединения разнообразных узлов и деталей дополнительного назначения.

как подобрать гидрострелку для отопления

При наличии желания обустроить в своем домовладении комфортные условия проживания с минимальным использованием тепловой энергии, лучшим решением будет монтаж теплогенераторной системы, в основе функционирования которой находится применение схемы отопления с гидрострелкой.

Как показывает практика, по сравнению с эксплуатацией традиционной системы теплоснабжения эффект от функционирования правильно спроектированной отопительной конструкции на основе монтажа гидроразделителя состоит в экономии газа на 25% и электроэнергии на 50%.

Применение гидрострелки с твердотопливным оборудованием

При использовании твердотопливного агрегата подключение гидравлического разделителя осуществляют в месте входа – выхода. Данный вариант подсоединения нагревательного устройства разного типа обеспечивает подбор оптимального и индивидуального температурного режима для всех компонентов в отдельности.

Сегодня потребители, разобравшись с тем, как работает гидрострелка на отопление, отдают предпочтение уже готовой продукции, которая представлена в продаже. Выбирают гидроразделитель по каталогу, основываясь на мощности агрегате и максимальном потоке воды.
